ADCP「Sontek M9」を導入しました!
ADCP(Acoustic Doppler Current Profiler)とは?
ADCP(超音波ドップラー多層流向流速計)とは、ドップラー効果を用いた超音波流速計です。水中の懸濁物質に超音波を発射し、戻ってくる周波数変化(ドップラーシフト)を解析することにより流速を計算します。
ADCP「Sontek M9」の特徴

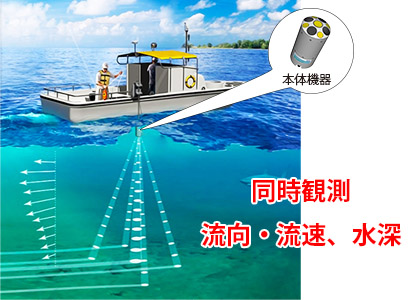

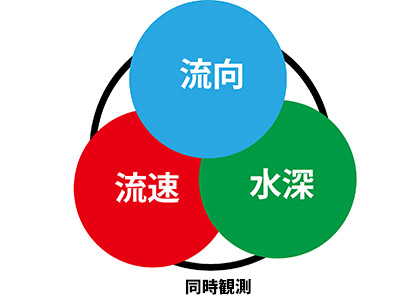

3次元の流向・流速、水深を同時計測可能
超音波を利用し、3次元で流向・流速、水深を同時に計測します。さらに流量算出も可能のため、流量観測の精度が高まります。
水深0.2~80mの激しい河床起伏に対応

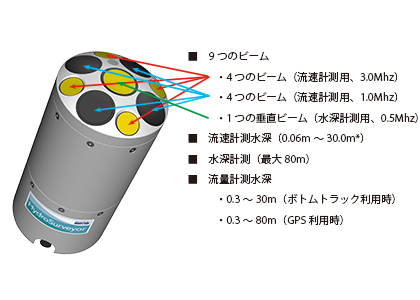

マルチ周波数の音波を利用し、3周波数(9ビーム)の自動切替により高い解像度と幅広い水深に対応し、河床起伏が激しい河川での計測に効果的です。また、ピングレート(音波発射頻度)を自動で選定し、データの品質を高めることが可能です。
GPSが使用できない場所でも観測可能

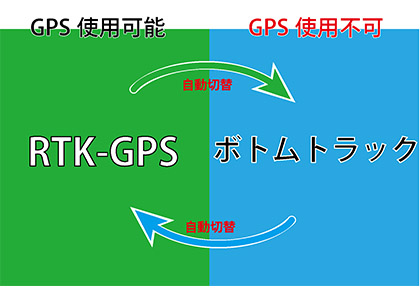

装置移動時の位置情報はRTK-GPSによって正確に把握することが可能、また、GPSが使用できない箇所ではボトムトラックにより位置情報の特定が可能です。
※ ボトムトラックとは、底面で反射する音波の周波数変化をとらえることで、船などの移動体の移動速度と方向を把握する方法です。
小型で移動や持ち運びに便利

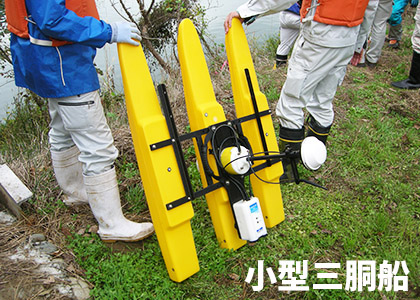

本体重量2.3kgで持ち運びに便利で、船舶やゴムボートなどはもちろん、小型三胴船にも装着して計測可能です。

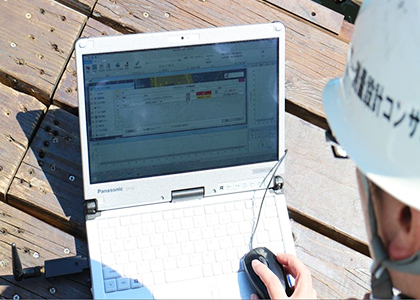

観測データをリアルタイムで確認

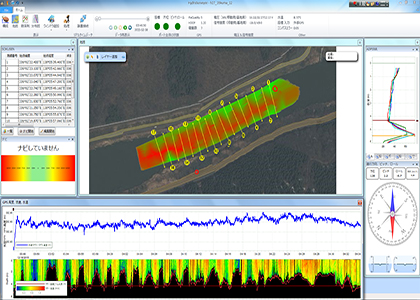

専用ソフトウェアにより、観測範囲や、流向・流速、水深などの観測データをリアルタイムで確認可能です。

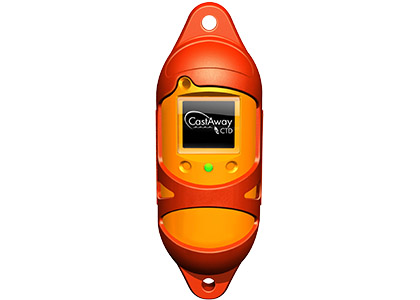

CastAwayCTDと同時観測
CastAwayCTDは、温度、電気伝導度、水深を瞬時にプロファイル計測可能な世界初携帯型投げ込み式CTD(Conductivity Temperature Depth profiler)です。
ADCPと同時観測することによって、信頼性の高いデータを収集することができます。
また、水温、深度などの単独調査でも使用可能です。
主に使用するソフト
お客様の要望に応じて、最適なソフトを使い、観測データを解析します。
ADCP M9主な活用分野
●流量観測「低水・高水流量」
●深浅測量、3次元水中計測「河床、湖底、海底など」
●河道特性調査「河床状態:中規模、小規模、局部洗掘」
●湖沼・ダム貯水池の環境調査「流動、水温、塩分濃度」
●海岸調査「流れの調査など」
深浅測量におけるADCP「Sontek M9」の活用
深浅測量では、音響測深機によるシングルビームとマルチビームの計測があります。
ADCP「Sontek M9」

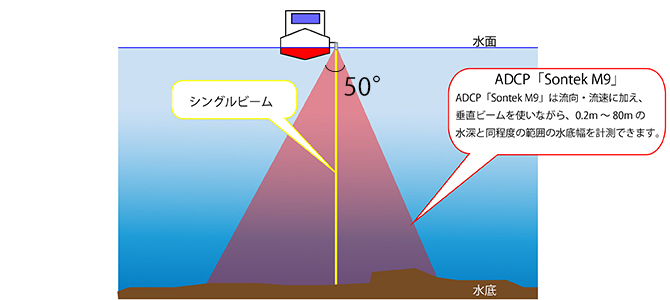

M9は流向・流速に加え、垂直ビームを使いながら、水深と同程度の範囲(スワス幅 50°)の水底幅を計測できます。
M9は流向・流速に加え、垂直ビームを使いながら、水深と同程度の範囲(スワス幅 50°)の水底幅を計測できます。
シングルビーム

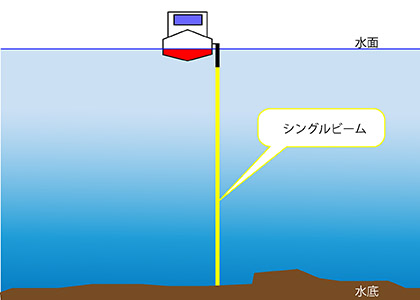

シングルビームは単ビームで、一点を計測するものです。
シングルビームは単ビームで、一点を計測するものです。
マルチビーム

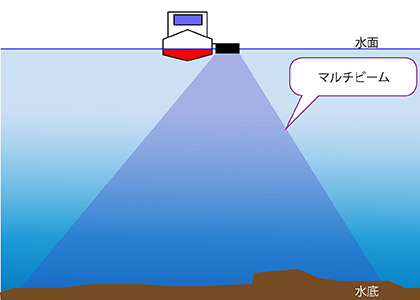

マルチビームは扇状ビームにより一度に広範囲の計測するものです。
マルチビームは扇状ビームにより一度に広範囲の計測するものです。
ADCP「Sontek M9」の活用事例

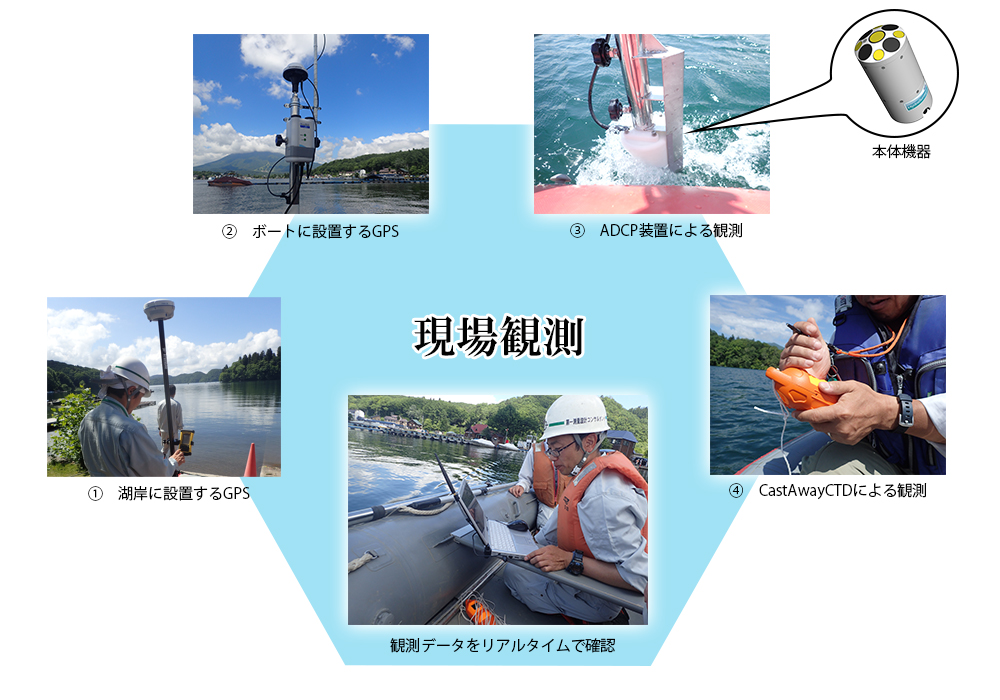

現場観測

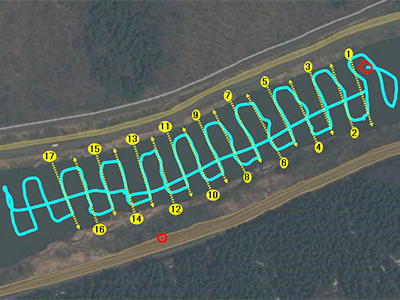

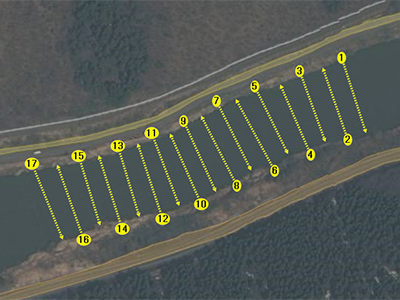

測線計画図を作成し、側線計画図を基にリアルタイムで観測データを確認しながら、観測していきます。
ADCP「Sontek M9」による観測

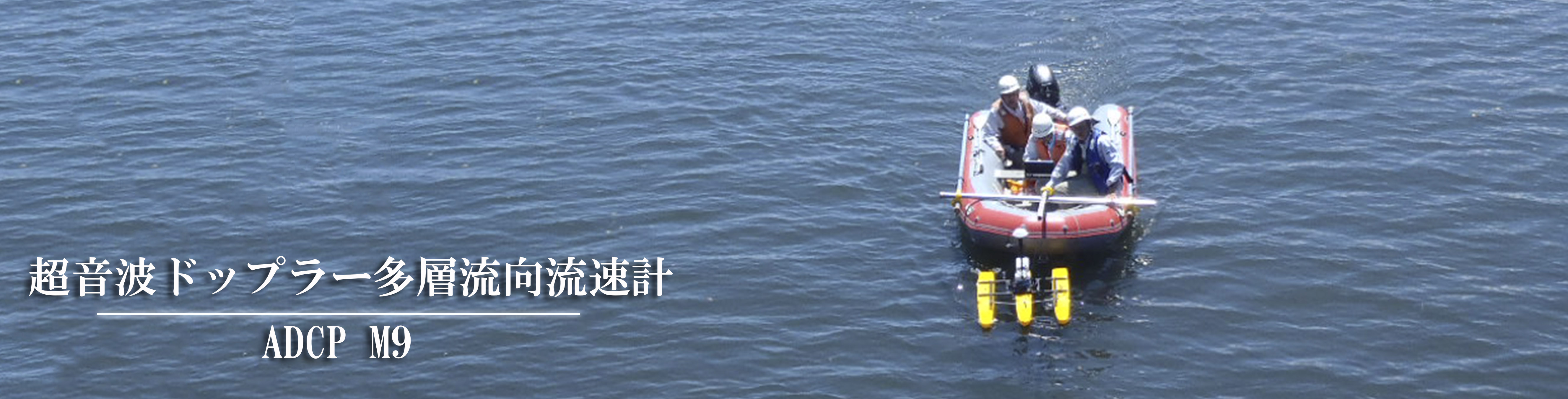

ADCP「Sontek M9」本体機器やGPS装置などをゴムボートに固定し、測線計画図を基にリアルタイムでデータを確認しながらゴムボートを移動させ、流速・流向、水深データを観測します。
ADCP「Sontek M9」本体機器やGPS装置などをゴムボートに固定し、測線計画図を基にリアルタイムでデータを確認しながらゴムボートを移動させ、流速・流向、水深データを観測します。
CastAwayCTDによる観測
スタイラスペンで3回タップし、CastAwayCTDを水中に投げ入れて引き上げます。ものの数分で伝導度、塩分、温度、および水深が測定できます。

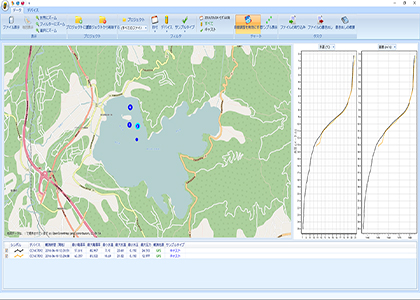

内部レコーダーにデータが記録され、Bluetooth経由でCastAwayCTDから自動的にデータをPCにダウンロードし、インタラクティブな地図上に各測地点の位置が表示されます。
スタイラスペンで3回タップし、CastAwayCTDを水中に投げ入れて引き上げます。ものの数分で伝導度、塩分、温度、および水深が測定できます。
内部レコーダーにデータが記録され、Bluetooth経由でCastAwayCTDから自動的にデータをPCにダウンロードし、インタラクティブな地図上に各測地点の位置が表示されます。

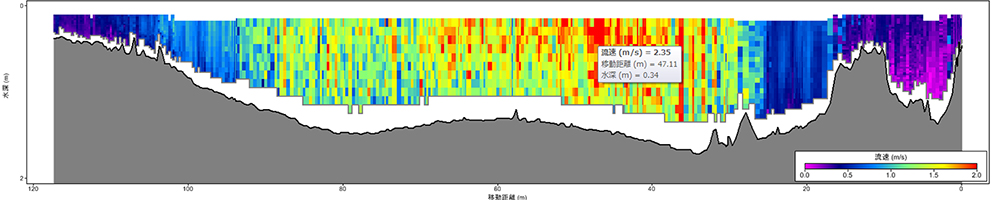

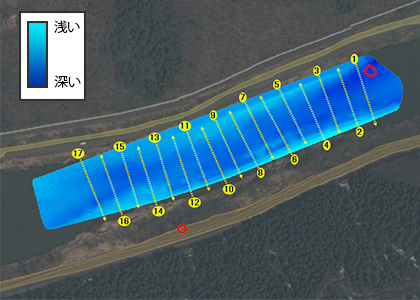

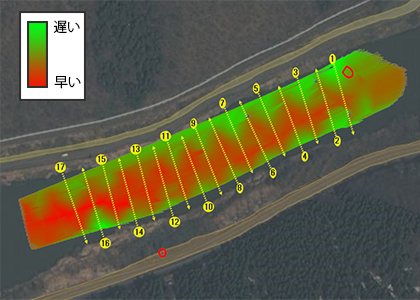

観測データ

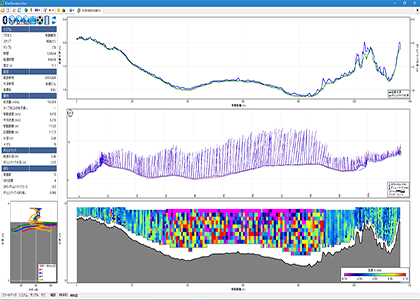

観測したデータを専用ソフトで解析し、以下の図を作成することができます。
3次元河床地形データ
ADCP「Sontek M9」製品機能
ADCP「Sontek M9」仕様
メーカーリンク:https://www.xylem-analytics.jp/productsdetail.php?SonTek-RiverSurveyor-S5-and-M9-13
